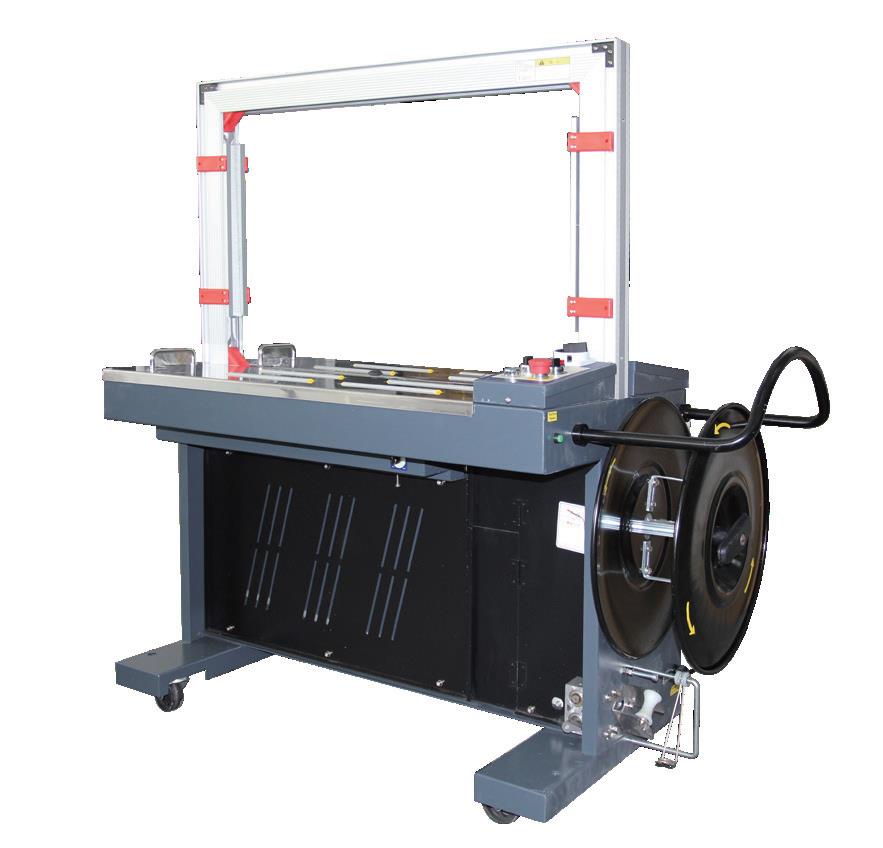

全自动捆扎机,MH-X201/MH-301A两款机型可选。MH-X201电源220V 0.4kW,捆扎速度≤2.5秒/道;MH-301A电源220V 0.5kW,捆扎速度≤2.0秒/道。适用于纸箱、木箱等产品的捆扎包装。
全自动捆扎机,MH-X201/MH-301A两款机型可选。MH-X201电源220V 0.4kW,捆扎速度≤2.5秒/道;MH-301A电源220V 0.5kW,捆扎速度≤2.0秒/道。适用于纸箱、木箱等产品的捆扎包装。
| Model | MH-X201 / MH-301A |
| 电源 | MH-X201: 220V 50/60Hz 0.4kW / MH-301A: 220V 50/60Hz 0.5kW |
| 捆扎速度 | MH-X201: ≤2.5秒/道 / MH-301A: ≤2.0秒/道 |
| 捆紧力 | MH-X201: 0-50kg / MH-301A: 0-70kg |
| 工作台面高度 | 750mm(可根据需要定制) |
| 捆扎带规格 | 宽9-15(±1)mm, 厚0.55-1.0(±0.1)mm |
| 最小包装尺寸 | 宽80mm×高60mm |
| 标准框架尺寸 | 宽800mm×高600mm(可定制) |
| 整机尺寸 | MH-X201: L1400×W628×H1435mm / MH-301A: L1400×W620×H1435mm |
